機床說明：

NAIGOO N150型數控滾齒機是一款5軸/6軸的立式數控滾齒機，可以通過展成或分度方式加工齒軸、齒輪（直齒、斜齒、鼓形齒等）、蝸輪、同齒輪、花鍵等。N150型數控滾齒機配備了Higerman數控係統，電子齒輪箱（EBD)功能及自主開發的滾齒機軟件，人機對話式界麵，無需係統編程，直接填表輸入相關參數即可進行加工。

機床整體剛性強、精度穩定，可進行高速幹切削、高速濕切削和硬齒麵切削。廣泛應用於減速機、電動工具、智能定居、摩托車等行業的齒類加工。

機床特點：

■ 全數控   采用  Higerman數控係統，機床各運動軸進行CNC控製及 B、C、X、Z 為聯動軸，由電子齒輪箱(程序)完成切齒時的分齒運動、進給補償運動、差動進給補償運動，增加了機床的功能（如滾削小錐度及鼓形齒輪等變得極為簡單）；縮短了傳動鏈，同時采用半閉環或全閉環控製後通過數控補償可以提高各軸的定位精度和重複定位精度，從而提高了機床的加工精度及 Cp 值，增加了機床的可靠性；換品種時由於省去了計算及換分齒掛輪及差動掛輪、進給及主軸換檔的時間，從而減少了輔助加工時間，增加了機床的柔性。

■ 高效率   機床擁有高轉速的刀具主軸和高轉速的工作台，同時保證較高的回轉精度（徑向跳動精度≤0.002mm,軸向竄動精度≤0.002mm）；大大提高切削效率；適合采用多頭滾刀強力大走刀量高速切削,加工效率高； 采用內置式油壓夾頭鎖緊裝置以及法蘭式工裝安裝方式。

不同模數、不同齒數、不同螺旋角及不同螺旋方向的雙聯及多聯齒輪可在一次安裝下完成齒部的滾切,還能單分度銑槽；

■ 高精度   采用了大量的進口名牌配套件來提高機床的速度、精度、可靠性，高精度具有預加負荷的高剛性直線導軌、滾珠絲杆、滾動軸承、精密主軸、伺服電機及數控技術，使機床在高速加工的條件下精度得到保證並有所提高；

■ 高剛性   機床機身采用耐磨性和消震性優的HT300灰口鑄鐵,經兩次去應力退火，保證尺寸穩定性，防止變形開裂。機床采用進口HIWIN具有用預載的、無隙滾珠絲杆驅動的進給係統以及采用進口滾柱式加阻尼和預負荷的直線滾動導軌，毋需維護且保持久的高精度，工作台分度采用具有消除間隙蝸輪蝸杆副及阻尼機構；

■ 功能複合   工件一次裝夾中可以完成多道工序加工，從而提高工件的加工效率甚至精度，如：自動上料、滾齒、二次滾齒、多工藝滾齒、去毛刺、自動下料；

■ 自動化程度高   具有自動上、下料自動夾緊裝置，24 小時連續不斷的工作能力；

■ 環境友好   安裝油霧分離器，使排出的隻是不含油的霧；

■ 智能化與信息化   數字化控製技術、傳感器技術、信息技術和網絡控製技術結合在一起使數控齒輪加工機床的智能化水平更高。實現誤差補償、防撞功能、過載保護、對齒齧合、加工餘量分配、刀具磨損、零編程界麵、多功能加工軟件、機器人在機床間搬運工件時的自動識別、遠程控製、遠程診斷等功能；

■ 高的柔性   實現批量生產的準備時間短；

產品設計、製造及驗收標準：

符合GB/T9061-2006         金屬切削設備通用技術條件

符合GB15760-2004         金屬切削設備安全防護通用技術條件

符合GB/T10095-2008 6-7級     圓柱齒輪精度標準

符合GB/TT2363-1990 6-7級     小模數漸開線圓柱齒輪基本齒廓和精度標準

符合機床在設製造及度量方麵ISO國際標準

符合噪音級別ISO 1683：2015-09

機床靜態精度

* 主軸徑向跳動≤0.002mm;主軸端麵跳動≤0.002mm ；

* 主軸與尾頂同心度≤0.003mm

* 絲杠導程誤差≤0.008mm（全行程），直線滾動導軌精度≤0.003mm

* Z、X軸的重複定位精度為±0.002mm

*加工齒輪精度等級：GB/T10095-2008 6-7級和GB/TT2363-1990  6-7級

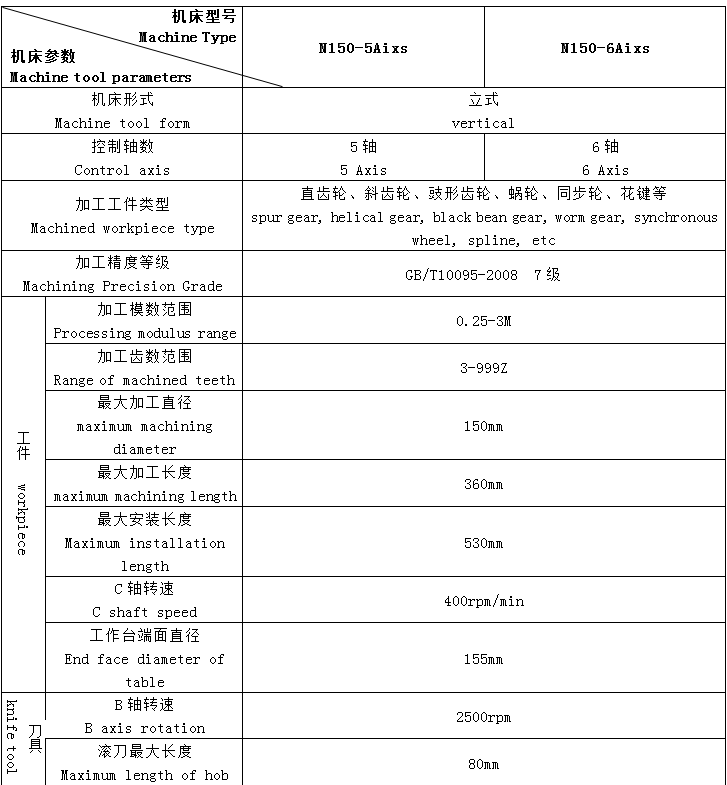

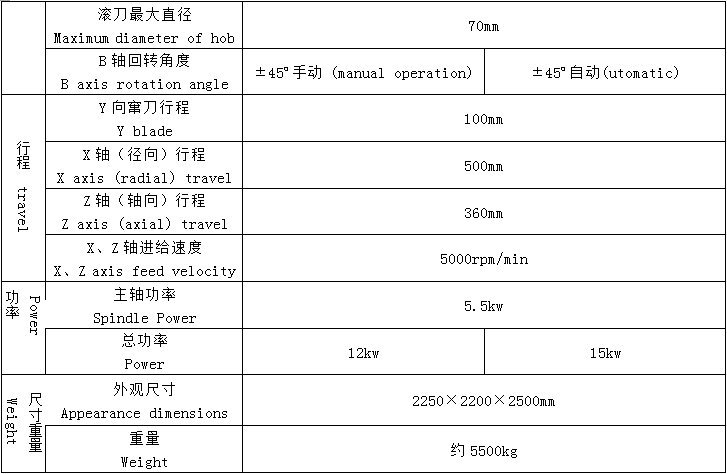

機床參數：
