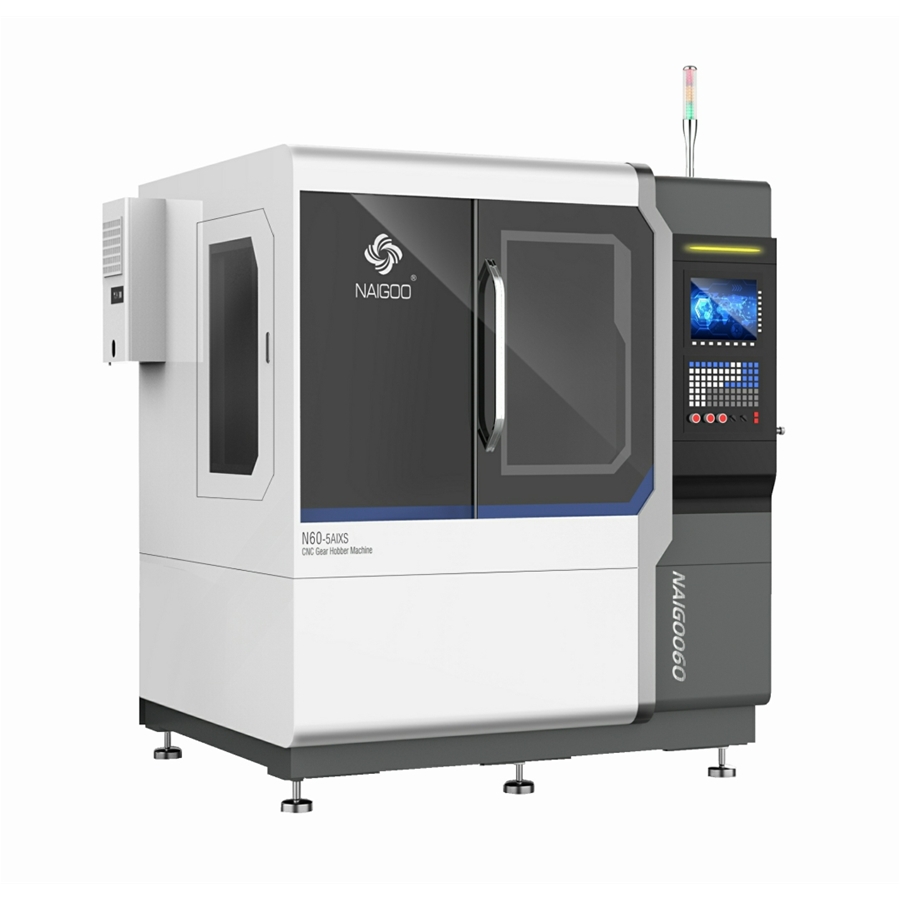

名稱：N60型5軸數控滾齒機

詳細信息

機床特點：

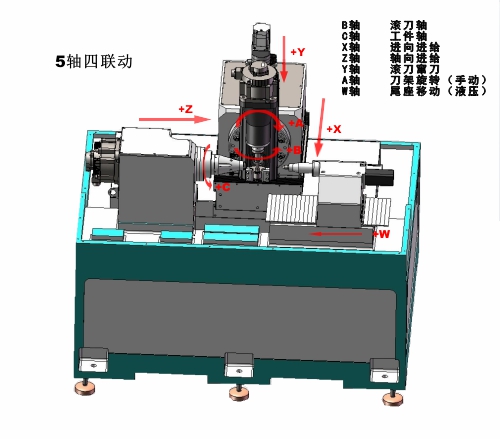

■ 全數控采用 Higerman或 SYNTEC 數控係統，機床各運動軸進行CNC控製及 B、C、X、Z 為聯動軸，由電子齒輪箱(程序)完成切齒時的分齒運動、進給補償運動、差動進給補償運動，增加了機床的功能（如滾削小錐度及鼓形齒輪等變得極為簡單）；縮短了傳動鏈，同時采用半閉環或全閉環控製後通過數控補償可以提高各軸的定位精度和重複定位精度，從而提高了機床的加工精度及 Cp 值，增加了機床的可靠性；換品種時由於省去了計算及換分齒掛輪及差動掛輪、進給及主軸換檔的時間，從而減少了輔助加工時間，增加了機床的柔性；

■ 高效率機床擁有高的刀具主軸轉速和高的工作台轉速，大大提高切削效率；適合采用多頭滾刀強力大走刀量高速切削,加工效率極高；不同模數、不同齒數、不同螺旋角及不同螺旋方向的雙聯及多聯齒輪可在一次安裝下完成齒部的滾切,還能單分度銑槽；

■ 高精度采用了大量的進口名牌配套件來提高機床的速度、精度、可靠性，高精度具有預加負荷的高剛性直線導軌、滾珠絲杆、滾動軸承、精密主軸、伺服電機及數控技術，使機床在高速加工的條件下精度得到保證並有所提高；

■ 高剛性采用具有最佳吸振效果的鑄造床身，和具有用預載的、無隙滾珠絲杆驅動的進給係統以及采用進口滾柱式加阻尼和預負荷的直線滾動導軌，毋需維護且保持久的高精度，工作台分度采用具有消除間隙蝸輪蝸杆副及阻尼機構；

■ 功能複合工件一次裝夾中可以完成多道工序加工，從而提高工件的加工效率甚至精度，如：自動上料、滾齒、二次滾齒、多工藝滾齒、去毛刺、自動下料；

■ 自動化程度高具有自動上、下料自動夾緊裝置，24 小時連續不斷的工作能力；

■ 環境友好安裝油霧分離器，使排出的隻是不含油的霧；

■ 智能化與信息化數字化控製技術、傳感器技術、信息技術和網絡控製技術結合在一起使數控齒輪加工機床的智能化水平更高。實現誤差補償、防撞功能、過載保護、對齒齧合、加工餘量分配、刀具磨損、零編程界麵、多功能加工軟件、機器人在機床間搬運工件時的自動識別、遠程控製、遠程診斷等功能；

■ 高的柔性實現批量生產的準備時間短；

■ 高的性價比。

機床參數：

機床型號機床參數		N60-5軸	N60-6軸
工件	加工模數範圍	0.15-2.0M
	加工齒數範圍	3-999Z
	最大加工直徑	120mm
	最大加工長度	180mm
	最大安裝長度	300mm
	C軸（工件主軸）轉速	1000rpm
刀具	B軸（滾刀主軸）轉速	3000rpm
	滾刀最大長度	60mm
	滾刀最大直徑	60mm
	B軸（滾刀架）回轉角度	＋65º/－50º手動	＋65º/－50º自動
行程	Y向竄刀行程	60mm
	X軸（徑向）行程	90mm
	X軸（徑向）進給速度	5000mm/min
	Z軸（軸向）行程	180mm
	Z軸（軸向）進給速度	5000mm/min
功率	主軸功率	3kw
	總功率	13kw	14kw
尺寸重量	外觀尺寸	2000×2200×2000mm	2000×2200×2000mm
	重量	3800kg	3800kg

標準附件：

項次	品名	數量
1	刀杆 ¢13mm	1set
2	刀具墊片15mm	2pcs
3	液壓夾緊工裝座	1set
4	調整螺栓機腳墊塊	6pcs
5	標準工具箱	1set
6	標準夾頭 ¢10mm	1pcs
7	莫氏2號全圓頂尖	1pcs
8	氣動去毛剌裝置	1set
9	旋轉尾頂	1set
10	操作說明書	1set

特殊附件：

項次	品名	數量
1	刀杆 ¢10mm、¢22mm	1pcs
2	二次對刀	1set
3	油霧收集器	1set
4	磁性鐵屑排屑裝置	1set
5	微量潤滑冷卻係統	1set
6	專用工裝	1set
7	自動上下料係統	1set

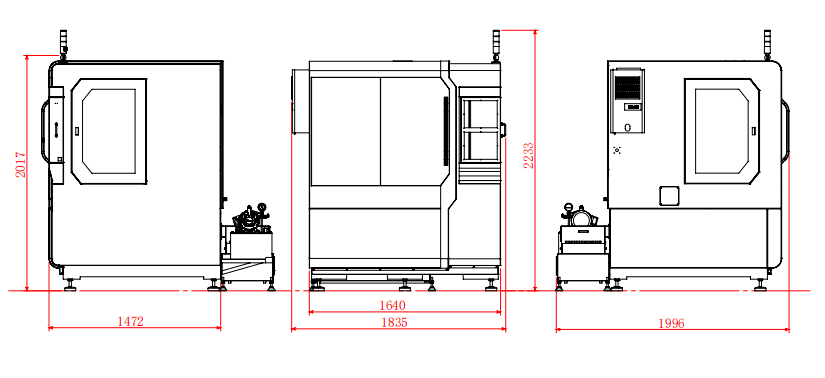

外觀尺寸：
